电力级嵌入式IP Modem

标签： 电力DTU 电力级嵌入式IP Modem 嵌入式IP Modem

    1、电力专用，支持电力规约
    2、嵌入式设计，体积小，方便对接客户设备
    3、环境适应性强，“国网计量中心”认证
    4、可靠组网，永远在线
    5、采用4G/3G/2.5G网络传输
    6、多数据中心同步传输
    7、信号接收灵敏度高
    8、设备远程配置、升级、维护，极大得升管理效率

样机申请
功能特性 参数 相关下载

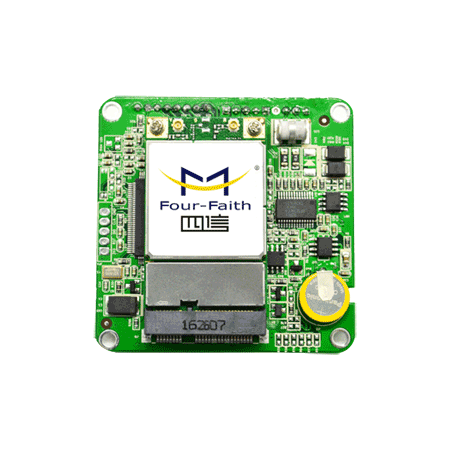

F2X16－D系列电力IP MODEM（DTU）
型号 网络 简称 端子型态(接口) 尺寸
F2416-D WCDMA 联通3G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2616-D EVDO 电信3G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2716-D TDD-LTE 移动4G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2816-D FDD-LTE 联通4G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2A16-D 全网通 全网通 DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm

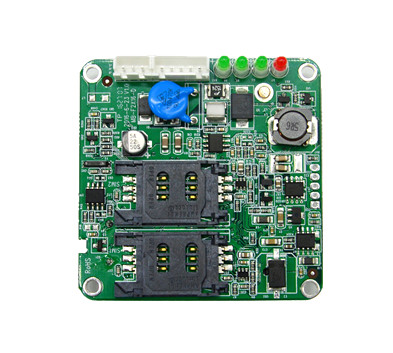

F2X46－D系列电力双卡IP MODEM（DTU）
型号 网络 简称 端子型态(接口) 尺寸
F2146-D GPRS GPRS DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2246-D CDMA CDMA DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2446-D WCDMA 联通3G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2646-D EVDO 电信3G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2746-D TDD-LTE 移动4G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2846-D FDD-LTE 联通4G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2A46-D 全网通 全网通 DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm



F2X14-D系列电力IP MODEM(DTU)
型号 网络 简称 端子型态(接口) 尺寸
F2114-D GPRS GPRS DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2214-D CDMA CDMA DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2414-D WCDMA 联通3G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2614-D EVDO 电信3G DTU 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm 65×65×18.6 mm

电力DTU协议
 电力专用，支持电力规约
    电力级设计，支持IEC101/104电力规约，支持TCP/UDP协议,可无缝对接各种电力主站平台。

电力DTU设计
嵌入式设计，体积小，方便对接客户设备
嵌入式设计，体积小巧，符合电力配网自动化设备的结构要求。双串口设计，可配置串口DEBUG模式和通信模式，支持在线调试、日志存储、历史日志信息调取。






国网计量能中心认证
环境适应性强，“国网计量中心”认证

产品通过绝缘强度、浪涌干扰、静电放电干扰、射频辐射电磁场、工  频辐射磁场、高低温等严格测试，均符合甚至超越相关国家标准，在恶劣工作环境下稳定工作，获得“国网计量中心”EMC等相关认证。

可靠组网

可靠组网，永远在线

国家发明专利，可靠的网络连接，硬件双重看门狗设计，支持PPP在线检测，在线维护、掉线自动重拨等功能，保障数据实时可靠传输。






远销50多个国家

50+国家应用，产品无故障运行时间居行业前茅

四信为50+国家和地区的客户提供“智慧、标准、安全、可靠”的无线通信产品，广泛运用于电力、水利、环保、金融等领域，产品无故障运行时间（MTBF)>10万小时，居行业前茅。

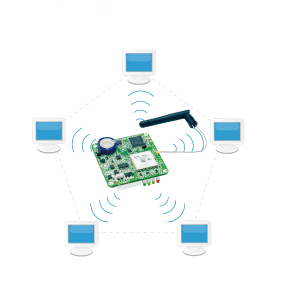

多个数据中心
多数据中心同步传输

支持双数据中心备份传输及多数据中心同步传输（5个数据中心），方便各级管理部门获取数据，实现高效管理。

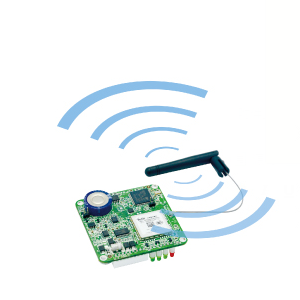

电力DTU信号接号

信号接收灵敏度高

 具有更高的信号接收灵敏度，即使在山区网络信号较弱的情况下，仍能快速获取到最强的网络信号，确保数据稳定传输。。

zigbee模块传输

设备远程配置、升级、维护，极大得升管理效率
所有四信通信终端均可连接四信配套提供的设备远程管理平台。将分散在各区域的设备进行集中监测、配置、升级、诊断、维护，极大降低运营方、集成方、设备提供方的维护成本，提升管理效率。




无线参数
项  目 内   容
F2114-D GPRS 电力级 IP MODEM
无线模块 工业级无线通讯芯片
标准及频段 支持GSM850/EGSM900/DCS1800/PCS1900
带宽 最大下行速度：85.6kbps
最大上行速度：42.8kbps
最大发射功率 GSM850/EGSM900: Class 4 (2W)
DCS1800/PCS1900: Class 1 (1W)
接收灵敏度 <-107dBm

接口类型
项  目 内   容
串行数据接口 端口数量：2个串口
串口1：RS232
串口2：RS232（标配）/ RS485（可选）
串口形式：9针2.54mm单排排母
停止位：1位、2位
校验：无校验、奇校验、偶校验
波特率：300~115200bps
天线接口 IPEX连接器，特性阻抗50欧
SIM/UIM卡接口 标准翻盖式卡座接口，支持1.8/3V SIM/UIM卡
指示灯 具有电源、SIM卡、运行、网络状态指示灯

供电
项  目 内   容
推荐电源 DC 12V/1A
工作电压 DC 5.0~35V

设备功耗
项  目 内   容
通信状态 平均电流43mA@12V
待机状态 平均电流13mA@12V

物理特性
项  目 内   容
安装方式 嵌入式
外形尺寸 65x65x23.9mm
重量 40g

其它参数
项  目 内   容
工作温度 -35~+75ºC（-31~+167℉）
储存温度 -40~+85ºC（-40~+185℉）
相对湿度 95%（无凝结）
