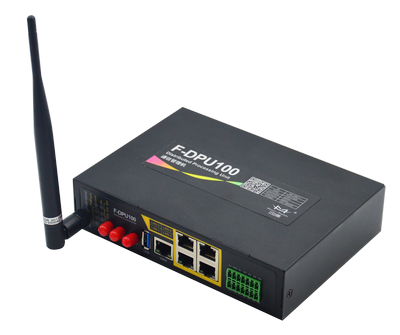

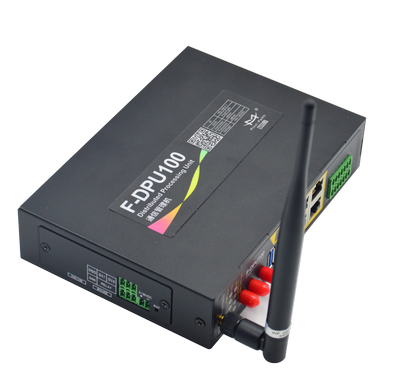

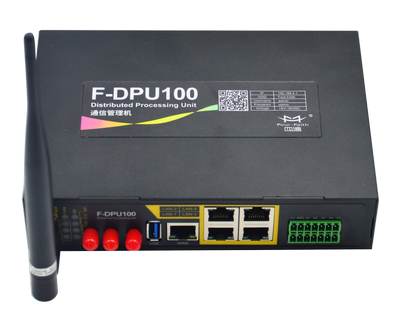

通讯管理机 F-DPU100

标签: 通讯管理机 4G蜂窝无线终端 F-DPU100

    ●  内置多种通讯协议,适应多种现场设备
    ●  丰富的通信接口类型
    ●  支持2.5G/3G/4G/NB-IoT蜂窝网络
    ●  高性能的硬件平台
    ●  支持远程管理,在线下发通讯协议,降低现场维护成本
功能特性 参数 相关下载

完备的数据采集与多协议转发功能

可灵活读取多种电力设备数据,集成度高,数据多路有效汇聚;配置对接多种上位应用平台,方便其它系统集成。
\

提供无线+有线传输通道,保证终端永远在线

支持2.5G/3G/4G/NB-IoT蜂窝网络和有线WAN,双链路智能切换备份;支持2.4GHz、5.8GHz双频Wi-Fi,为WIFI覆盖与运营提供有力支撑。
\

多种通讯接口,灵活转发数据

提供千兆以太网、RS232/RS485等多种高速可靠的通讯接口,满足各种方式的数据采集。
\

设备远程配置、升级与维护,极大提升管理效率

配套的远程管控平台,将大量分散各区域的设备进行集中监测、配置、升级、诊断、维护、管控。极大降低运营方、集成商、设备提供商等各方的维护成本,提高管理效率。
\

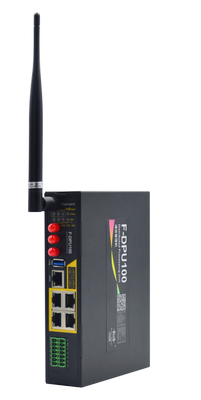

导轨或卧式安装更加灵活

全金属机箱,高效能工业设计;导轨式、卧式兼容设计,安装维护简单方便。
\

高质量、高可靠性的硬件,确保设备稳定工作

采用高性能工业级无线模块,支持-35℃~+75℃极宽温设计,轻松适应高温严寒工作环境,为无人值守系统提供可靠组网与稳定通信。
\




接口类型
项  目 内   容
WAN接口 1个10/100/1000M以太网口(RJ45插座),自适应MDI/MDIX,内置1.5KV电磁隔离保护
LAN接口 4个10/100/1000M以太网口(RJ45插座),自适应MDI/MDIX,内置1.5KV电磁隔离保护
串口 1个RS232串口,5个RS485串口(一个和RS232接口共用),内置15KV ESD保护,串口参数如下:
数据位:5、6、7、8位
停止位:1、1.5(可选)、2位
校验:无校验、偶校验、奇校验、SPACE(可选)及MARK校验(可选)
串口速率:2400~115200bits/s
指示灯 具有"PWR", "SYS", "WIFI", "SIM", "Online","Signal Strength"等指示灯
I/O接口 6脚3.5毫米接线端子;
2个输入、1个输出、1个继电器
输入高电平: 5 to 30 VDC
输入低电平: 0 to 3 VDC
负载电流 < 50mA @ 30VDC
继电器负载:1A 250VAC/30VDC
天线接口 蜂窝:2个标准SMA阴头天线接口,特性阻抗50欧
WIFI:2个标准SMA阳头天线接口,特性阻抗50欧
SIM/UIM卡接口 标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
电源接口 2芯端子电源插座,内置电源反相保护
USB接口 标准USB3.0接口,支持各种USB存储
TF卡接口 标准弹式TF卡接口,支持各种TF卡
Reset复位按钮 通过此按钮,可将通信管理机的参数配置恢复为出厂值

供电
项  目 内   容
标准电源 DC 12V/1.5A
供电范围 DC 5.0~36V
通信电流 <600mA(12V)

硬件系统
项  目 内   容
CPU 工业级32位通信处理器
FLASH 512MB Nandflash
DDR3 512MB
TF 8GB/32GB,选配

物理特性
项  目 内   容
外壳 金属外壳,保护等级IP30
外形尺寸 172x122x38mm
重量 700g

其它参数
项  目 内   容
工作温度 -35~+75ºC(-31~+167℉)
储存温度 -40~+85ºC(-40~+185℉)
相对湿度 95%(无凝结)
