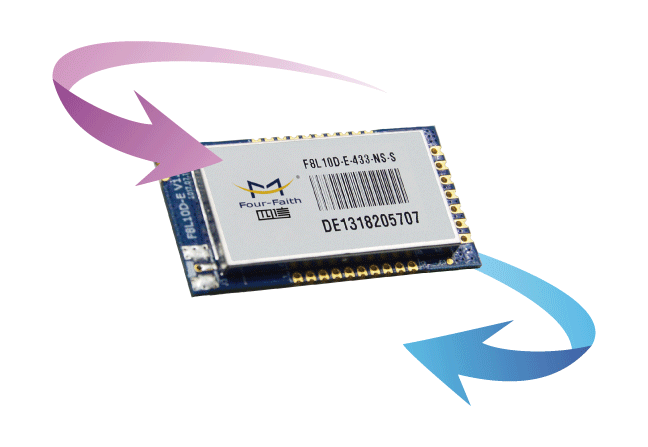

LoRa模块 F8L10

标签: Lora无线模块 lora

    ●  传输距离远,传输可靠(2-11.5km)
    ●  抗干扰能力强
    ●  新型扩频技术
    ●  改善接收灵敏度
    ●  可解调低于20 dB的噪声
    ●  易于建设和部署
    ●  低功耗,多级休眠
    ●  发射功率多级可调

功能特性 参数 相关下载 相关内容
LoRa模块选型表
产品型号 传输(可视距离) 发送功率 串口缓存
(单位:Byte)
封装 天线形式 产品尺寸
(单位:mm)
侧重
F8L10D-N-MS-N 3.5km 5~20dBm 4000 贴片 天线焊盘 24.4 x 37.5 x 4.2 标准版
F8L10D-N-MS-U 3.5km 5~20dBm 4000 贴片 U.FL接口 24.4 x 37.5 x 4.2 标准版
F8L10D-N-NS-S 3.5km 5~20dBm 4000 插针 SMA接口 24.4 x 37.5 x 4.2 标准版
F8L10D-N-NS-U 3.5km 5~20dBm 4000 插针 U.FL接口 24.4 x 37.5 x 4.2 标准版
F8L10D-E-MS-N 11.5km 30dBm 4000 贴片 天线焊盘 24.4 x 45.0 x 4.2 增强版
F8L10D-E-MS-U 11.5km 30dBm 4000 贴片 U.FL接口 24.4 x 45.0 x 4.2 增强版
F8L10D-E-NS-S 11.5km 30dBm 4000 插针 SMA接口 24.4 x 45.0 x 4.2 增强版
F8L10D-E-NS-U 11.5km 30dBm 4000 插针 U.FL接口 24.4 x 45.0 x 4.2 增强版
F8L10S-N-MS-N 3.5km 5~20dBm 128 贴片 天线焊盘 24.0 x 28.0 x 4.2 高性价
F8L10S-N-NS-S 3.5km 5~20dBm 128 插针 SMA接口 24.0 x 28.0 x 4.2 高性价
F8L10S-N-NS-N 3.5km 5~20dBm 128 插针 天线焊盘 24.0 x 28.0 x 4.2 高性价
F8L10-N-MS-N 3.5km 5~20dBm 0 贴片 管脚外接 16.0 x 16.0 x 3.0 核心版

备注

F8913D模块具有433/470/868MHz频段可选

F8L10S模块具有433/470MHz频段可选

超长距离通信,实测通信距离>11.5Km,业界领先
四信LoRa模块,采用LoRa调制技术,集多年物联网无线通信经验对射频进行精心调校,实测通信距离>11.5Km,完美解决了小数据量在复杂环境中的超远距通信问题,为各行业物联网应用提供有力的无线通信组网保障。
lora传输距离

超低功耗,休眠电流<1.8uA
传输距离与功耗,是无线通信的两难选择。四信LoRa模块经过软硬件工程师多轮优化后,休眠电流达到1.8uA。结合发射功率多级可调、多级休眠、空中唤醒等多重功耗优化技术,可在超低功耗下实现超长距离传输,在电池供电应用中优势明显。
lora功耗
出色的抗扰特性,数据传输更可靠
采用前向纠错技术,待传输数据序列中增加冗余信息,数据传输进程中注入的错误码元在接收端会被及时纠正。结合四信信道冲突检测优化技术,解决实际工程中节点数据并发丢包问题,极大提高了链路鲁棒性。
抗扰特性
模块空中升级、极大提高项目管理效率
可远程配置、升级模块。技术人员无需亲临项目现场,就可对实现远程维护,节省人工成本,极大提升管理效率。
lora升级
超高的接收灵敏度,达到惊人的-140dBm
LoRa调制技术对信号进行独有的频谱扩宽处理,接收灵敏度达到惊人的-140dBm,可应用在远距离传输及可靠性要求极高的场合。
lora灵敏度
网络容量大、组网灵活、成本低,大型项目部署优势明显
LoRa网络可以接入上万个节点,可据项目需要灵活增减数量,网络扩展性好。模块成本低,免通信资费,整体运营成本较低,在大型项目中优势明显。
lora组网
易嵌入,开发方便
体积小,只有1元硬币大小,提供了多种形式的天线连接方式,灵活嵌入嵌入各种设备。四信封装了复杂LoRa底层协议,客户只需通过串口就可以透传应用数据。
lora管脚接口
LoRa模块参数选型表

产品型号 F8L10D-E F8L10D-N F8L10S-N
系统配置
通信标准及频段 410MHz - 441MHz,1000KHz 步进,建议 433±5MHz,出厂默认 433.0 410MHz - 441MHz,1000KHz 步进,建议 433±5MHz,出厂默认 433.0 410MHz - 441MHz,1000KHz 步进,建议 433±5MHz,出厂默认 433.0
室内/市区通信距离 2km 1km 1km
户外/视距通信距离 11.5km 3.5km 3.5km
发射功率 1W 100 mW 100 mW
通信理论带宽 6级可调(0.3、0.6、1.0、1.8、3.1、5.5Kbps) 6级可调(0.3、0.6、1.0、1.8、3.1、5.5Kbps) 6级可调(0.3、0.6、1.0、1.8、3.1、5.5Kbps)
灵敏度 -140Bm -140Bm -140Bm
信道 32 32 32
最大串口数据 4K Bytes 4K Bytes 128 Bytes
接收数据电流 <22mA@5VDC <22mA@3.3VDC  <19mA@3.3VDC
发送数据电流 180~200mA@ 5VDC(最大脉冲电流 ≤400mA ) 127~129mA@3.3VDC(最大脉冲电流 ≤130mA )  115~125mA@3.3VDC(最大脉冲电流 ≤130mA )
定时唤醒电流 <3.0uA@5VDC <3.0uA@3.3VDC  <3.0uA@3.3VDC
深度休眠电流 <2.0uA@5VDC <2.0uA@3.3VDC <2.0uA@3.3VDC
  F8L10D-E LoRa模块 F8L10D-N LoRa模块 F8L10S LoRa模块
