ZigBee TD-SCDMA 网关F8525

标签: ZigBee路由器

      环境适应性强
    ●  兼容ZigBee、TD-SCDMA网络(移动3G网络)
      实现网络转换互通
      提供VPN等安全部署
      多数据中心同步传输
      具有设备管理平台
功能特性 参数 相关下载
zigbee路由器
F8525 ZigBee TD-SCMDA 路由器

工业级ZigBee路由器是物联网无线传输的网络产品,利用ZigBee网络和TD-SCDMA网络完美结合为用户提供无线数据传输功能。广泛的运用于数字油田、智能家居、智能电网、车联网、智慧农业、化工检测等领域。



认证

                     ZigBee路由器 环境适应性强
专为苛刻的无人值守环境设计。



zigbee路由器终端环境

zigbee路由器网络传输

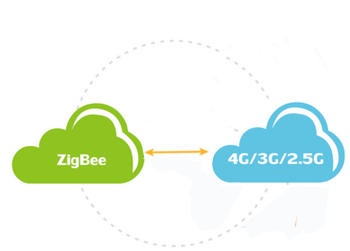

强大的网络兼容性与互通性

兼容GPRS蜂窝网络,ZigBee网络,ZigBee转TD-SCDMA等多种TCP/IP协议。







可靠组网与数据透明通信

采用高性能工业级无线模块,工业级高稳定高精度元器件,极宽温设计,轻松适应高温严寒工作环境,支持数据透明传输,能适应任何标准或非标准的用户协议。



可能靠组网与数据透明通信

zigbee路由器安全方案

提供更多安全部署方案

支持更多的VPN链接方式,在普通VPN的基础上增加对PPTP服务器,L2TP服务器,OpenVPN服务器,OpenVPN客户端的支持,网络安全应用部署方案选择更丰富、更灵活。







配套提供设备管理平台

支持大量设备的集中管理、批量配置和升级功能,大项目实施与管理更高效。



配套提供设备管理平台

标准频段 理论带宽 发射功率 接收灵敏度
F8525 ZigBee+TD-SCDMA 路由器
支持TD-SCDMA/HSDPA/HSUPA 1880-1920/2010-2025MHz双频
支持GSM850/900/1800/1900MHz四频
支持GPRS/EDGE CLASS 12
下行速率2.8Mbps,
上行速率2.2Mbps
<25dBm <-108dBm


ZigBee 参数
项  目 内   容
ZigBee芯片 工业级ZigBee芯片
标准及频段 IEEE 802.15.4
ISM2.4~2.5GHz
室内/市区
通信距离
30m
90m(带PA)
户外/视距
通信距离
500m
2000m(带PA)
发射功率 2.82 mw (+4.5dBm)
100 mw (+20dBm) (带PA)
理论带宽 250Kbps
灵敏度 -97dBm
-103dBm(带PA)
网络拓扑 点对点、点对多点、对等和Mesh网络
信道数 16 个信道
信道 11 to 26
最大包字节数 300 Bytes
(最大字节采用应用层拼包机制,不能高频率发送)


硬件系统
项  目 内   容
CPU 工业级32位通信处理器
FLASH 8MB(可扩展至64MB)
SDRAM 64MB

接口类型
项  目 内   容
LAN接口 1个10/100M以太网口(RJ45插座),自适应MDI/MDIX,内置1.5KV电磁隔离保护
串口 1个RS232串口(或RS422/RS485),内置15KV ESD保护,串口参数如下:
数据位:5、6、7、8位
停止位:1、1.5(可选)、2位
校验:无校验、偶校验、奇校验、SPACE(可选)及MARK(可选)校验
串口速率:2400~115200bits/s
指示灯 具有“Power”、“System”、“Online”、”Alarm”、“ZigBee”、“Link/ACT”、“信号强度指示灯”等指示灯
天线接口 蜂窝:标准SMA阴头天线接口,特性阻抗50欧
ZigBee:标准SMA阴头天线接口,特性阻抗50欧
SIM/UIM卡接口 标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
电源接口 标准的3芯火车头电源插座,内置电源反相保护和过压保护
Reset复位按钮 通过此按钮,可将ROUTER的参数配置恢复为出厂值

供电
项  目 内   容
标准电源 DC 12V/1.5A
供电范围 DC 5~35V
通信电流 <450mA (12V)

物理特性
项  目 内   容
外壳 金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用
外形尺寸 157x97x25 mm
重量 445g

其它参数
项  目 内   容
工作温度 -35~+75ºC(-31~+167℉)
储存温度 -40~+85ºC(-40~+185℉)
相对湿度 95%(无凝结)
