ZigBee+WCDM路由器 F8434

标签： zigbee路由器

● 环境适应性强
● 兼容ZigBee、WIFI、2.5G/3G/4G
● 实现网络转换互通
● 4xLAN接口
● 提供VPN等安全部署
● 多数据中心同步传输
● 具有设备管理平台

样机申请

功能特性参数相关下载

zigbee路由器

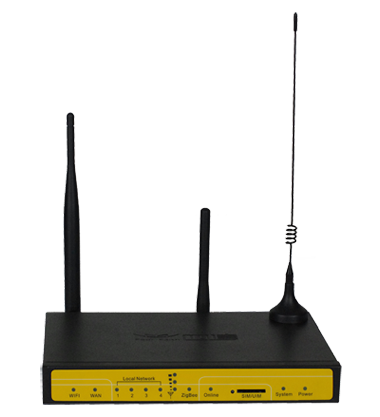

F8434工业级ZigBee路由器
F83434 是3G WCDMA四口zigbee路由器，也是一种物联网无线传输的网络产品，利用ZigBee网络和3G(WCDMA)网络完美结合为用户提供无线数据传输功能。广泛的运用于数字油田、智能家居、智能电网、车联网、智慧农业、化工检测等领域。

ZigBee路由器环境适应性强
专为苛刻的无人值守环境设计。

zigbee路由器终端环境

zigbee路由器网络传输

强大的网络兼容性与互通性
兼容WCDMA蜂窝网络，ZigBee网络，WIFI网络。并可实现ZigBee转WIFI，ZigBee转WCDMA等多种TCP/IP协议。

可靠组网与数据透明通信
采用高性能工业级无线模块，工业级高稳定高精度元器件，极宽温设计，轻松适应高温严寒工作环境，支持数据透明传输，能适应任何标准或非标准的用户协议。

可能靠组网与数据透明通信

zigbee路由器安全方案

提供更多安全部署方案
支持更多的VPN链接方式，在普通VPN的基础上增加对PPTP服务器，L2TP服务器，OpenVPN服务器，OpenVPN客户端的支持，网络安全应用部署方案选择更丰富、更灵活。

配套提供设备管理平台
支持大量设备的集中管理、批量配置和升级功能，大项目实施与管理更高效。

配套提供设备管理平台

zigbee路由器家挺WIFI覆盖

实现家庭WIFI全覆盖，性能优于商用路由
兼有家用WIFI路由功能，实现家庭WIFI覆盖。工业级设计，比普通路由器性能更优越。

标准频段	理论带宽	发射功率	接收灵敏度
F8434 ZigBee+WIFI+WCDMA 路由器
支持UMTS/WCDMA/HSDPA/ HSUPA/HSPA+ 850/1900/2100MHz三频，可选850/900/1900/2100MHz四频支持GSM850/900/1800/1900MHz四频支持GPRS/EDGE CLASS 12	HSUPA: 5.76Mbps(上行) / HSDPA: 7.2Mbps(下行)/ UMTS: 384Kbps(DL/UL) HSPA+:21Mbps（下行） 5.76Mbps（上行）	<25dBm	<-109dBm

标准频段	理论带宽	发射功率	接收灵敏度
F8125 ZigBee+GPRS ROUTER
支持EGSM900/GSM1800MHz双频，可选GSM850/900/1800/1900MHz四频支持GSM phase 2/2+ 支持GPRS class 10，可选class 12	85.6Kbps	GSM850/900：<33dBm GSM1800/1900：<30dBm	<-107dBm

ZigBee 设置
项目	内容
ZigBee芯片	工业级ZigBee芯片
标准及频段	IEEE 802.15.4 ISM2.4～2.5GHz
室内/市区通信距离	30m 90m（带PA）
户外/视距通信距离	500m 2000m（带PA）
发射功率	2.82 mw (+4.5dBm) 100 mw (+20dBm) （带PA）
理论带宽	250Kbps
灵敏度	-97dBm -103dBm（带PA）
网络拓扑	点对点、点对多点、对等和Mesh网络
信道数	16 个信道
信道	11 to 26
最大包字节数	300 Bytes (最大字节采用应用层拼包机制，不能高频率发送)

WIFI无线参数
项目	内容
标准及频段	支持IEEE802.11b/g/n标准
理论带宽	IEEE802.11b/g：最高速率达54Mbps EEE802.11n：最高速率达150Mbps
安全加密	支持WEP、WPA、WPA2等多种加密方式，可选WPS功能
发射功率	21.5dBm（11g），26dBm（11b）
接收灵敏度	<-72dBm@54Mpbs

硬件系统
项目	内容
CPU	工业级32位通信处理器
FLASH	8MB（可扩展至64MB）
SDRAM	64MB

接口类型
项目	内容
WAN接口	1个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护
LAN接口	4个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护
串口	1个RS232串口（或RS422/RS485），内置15KV ESD保护，串口参数如下：数据位：5、6、7、8位停止位：1、1.5（可选）、2位校验：无校验、偶校验、奇校验、（SPACE及MARK校验，可选）串口速率：2400~115200bits/s
指示灯	具有“Power”、“System”、“Online”、“Local Network”、“WAN”、“WIFI”、“ZigBee”、“信号强度指示灯”等指示灯
天线接口	蜂窝：标准SMA阴头天线接口，特性阻抗50欧 WIFI：标准SMA阳头天线接口，特性阻抗50欧 ZigBee：标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	标准的3芯火车头电源插座，内置电源反相保护和过压保护
Reset复位按钮	通过此按钮，可将ROUTER的参数配置恢复为出厂值

zigbee网关

供电
项目	内容
标准电源	DC 12V/1.5A
供电范围	DC 5~35V
通信电流	<500mA (12V)

物理特性
项目	内容
外壳	金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	206x135x28 mm (不包括天线和安装件)
重量	790g

其它参数
项目	内容
工作温度	-35~+75ºC（-31~+167℉）
储存温度	-40~+85ºC（-40~+185℉）
相对湿度	95%(无凝结)
