ZigBee+GPRS路由器 F8134

标签: ZigBee

    ●  环境适应性强
    ●  兼容ZigBee、WIFI、2.5G/3G/4G
    ●  实现网络转换互通
    ●  4xLAN接口
    ●  提供VPN等安全部署
    ●  多数据中心同步传输
    ●  具有设备管理平台

功能特性 参数 相关下载

                     ZigBee路由器 环境适应性强
专为苛刻的无人值守环境设计。



zigbee路由器终端环境

zigbee路由器网络传输

强大的网络兼容性与互通性

兼容WCDMA蜂窝网络,ZigBee网络,WIFI网络。并可实现ZigBee转WIFI,ZigBee转WCDMA等多种TCP/IP协议。







可靠组网与数据透明通信

采用高性能工业级无线模块,工业级高稳定高精度元器件,极宽温设计,轻松适应高温严寒工作环境,支持数据透明传输,能适应任何标准或非标准的用户协议。



可能靠组网与数据透明通信

zigbee路由器安全方案

提供更多安全部署方案

支持更多的VPN链接方式,在普通VPN的基础上增加对PPTP服务器,L2TP服务器,OpenVPN服务器,OpenVPN客户端的支持,网络安全应用部署方案选择更丰富、更灵活。







配套提供设备管理平台

支持大量设备的集中管理、批量配置和升级功能,大项目实施与管理更高效。



配套提供设备管理平台

zigbee路由器家挺WIFI覆盖
实现家庭WIFI全覆盖,性能优于商用路由

兼有家用WIFI路由功能,实现家庭WIFI覆盖。工业级设计,比普通路由器性能更优越。







标准频段 理论带宽 发射功率 接收灵敏度

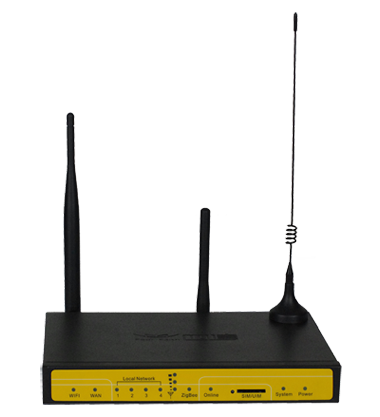

F8134 ZigBee+WIFI+GPRS ROUTER
支持EGSM900/GSM1800MHz双频,可选GSM850/900/1800/1900MHz四频
支持GSM phase 2/2+
支持GPRS class 10,可选class 12
85.6Kbps GSM850/900:<33dBm
GSM1800/1900:<30dBm
<-107dBm

ZigBee 设置
项  目 内   容
ZigBee芯片 工业级ZigBee芯片
标准及频段 IEEE 802.15.4
ISM2.4~2.5GHz
室内/市区
通信距离
30m
90m(带PA)
户外/视距
通信距离
500m
2000m(带PA)
发射功率 2.82 mw (+4.5dBm)
100 mw (+20dBm) (带PA)
理论带宽 250Kbps
灵敏度 -97dBm
-103dBm(带PA)
网络拓扑 点对点、点对多点、对等和Mesh网络
信道数 16 个信道
信道 11 to 26
最大包字节数 300 Bytes
(最大字节采用应用层拼包机制,不能高频率发送)

WIFI无线参数
项  目 内   容
标准及频段 支持IEEE802.11b/g/n标准
理论带宽 IEEE802.11b/g:最高速率达54Mbps
EEE802.11n:最高速率达150Mbps
安全加密 支持WEP、WPA、WPA2等多种加密方式,可选WPS功能
发射功率 21.5dBm(11g),26dBm(11b)
接收灵敏度 <-72dBm@54Mpbs

硬件系统
项  目 内   容
CPU 工业级32位通信处理器
FLASH 8MB(可扩展至64MB)
SDRAM 64MB

接口类型
项  目 内   容
WAN接口 1个10/100M以太网口(RJ45插座),自适应MDI/MDIX,内置1.5KV电磁隔离保护
LAN接口 4个10/100M以太网口(RJ45插座),自适应MDI/MDIX,内置1.5KV电磁隔离保护
串口 1个RS232串口(或RS422/RS485),内置15KV ESD保护,串口参数如下:
数据位:5、6、7、8位
停止位:1、1.5(可选)、2位
校验:无校验、偶校验、奇校验、(SPACE及MARK校验,可选)
串口速率:2400~115200bits/s
指示灯 具有“Power”、“System”、“Online”、“Local Network”、“WAN”、“WIFI”、“ZigBee”、“信号强度指示灯”等指示灯
天线接口 蜂窝:标准SMA阴头天线接口,特性阻抗50欧
WIFI:标准SMA阳头天线接口,特性阻抗50欧
ZigBee:标准SMA阴头天线接口,特性阻抗50欧
SIM/UIM卡接口 标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
电源接口 标准的3芯火车头电源插座,内置电源反相保护和过压保护
Reset复位按钮 通过此按钮,可将ROUTER的参数配置恢复为出厂值
zigbee网关

供电
项  目 内   容
标准电源 DC 12V/1.5A
供电范围 DC 5~35V
通信电流 <500mA (12V)

物理特性
项  目 内   容
外壳 金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用
外形尺寸 206x135x28 mm (不包括天线和安装件)
重量 790g

其它参数
项  目 内   容
工作温度 -35~+75ºC(-31~+167℉)
储存温度 -40~+85ºC(-40~+185℉)
相对湿度 95%(无凝结)
