工业级ZigBee模块 F8913D

标签: ZigBee模块 zigBee无线模块 zigbee

    ZigBee模块环境适应性强

    ZigBee模块体积小,易嵌入低功耗,持续工作时间长

    ZigBee模块通信距离达2Km

    ZigBee模块可远程配置、批量管理,极大降低工作强度

    组网容量大,兼容多种行业应用协议

    项目适应性强,使用灵活

功能特性 参数 相关下载

zigbee模块

嵌入式ZigBee模块

ZigBee模块F8913是一种内嵌式物联网无线传输终端,利用ZigBee网络为用户提供无线数据传输功能。广泛的运用于数字油田、智能家居、智能电网、车联网、智慧农业、化工检测等领域。

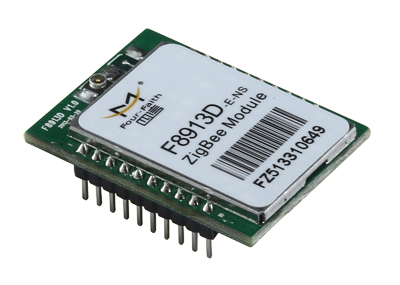

  ■ F8913D-N-NS (插针)     ■ F8913D-E-NS(带PA 插针)
  ■ F8913-N-MS(邮票孔)     ■ F8913-N-NS(插针)
  F8913-E-NS(插针)       F8913-E-MS (带PA邮票孔)







认证

 ZigBee模块环境适应性强
专为苛刻的无人值守环境设计。



zigbee模块

zigBee模块体积
ZigBee模块体积小,易嵌入
ZigBee模块体积小,重量轻,方便客户嵌入开发。支持UART二次开发,支持邮票孔与插针 封装接口,方便用户嵌入开发






低功耗,持续工作时间长

zigbee模块支持多级休眠唤醒模式,深度休眠功耗小于0.5uA



ZigBee模块功耗

zigbee模块传输距离
ZigBee模块通信距离达2Km

四信Zigbee点与点之间通信最远达2KM,支持多级中继路由,非常有利于远距离的超大网络组建。







ZigBee模块可远程配置、批量管理,极大降低工作强度

可远程、批量配置通信模块工作参数,程序升级等,大项目管理更高效。



zigbee模块远程配置管理

zigbee模块组网
zigbee模块组网容量大

zigbee模块网络容量达65000个节点,久经重工能耗监测、数字油田、农业节水灌溉等大型项目应用考验。







ZigBee模块兼容多种行业应用协议

四信ZigBee模块支持智能家居、数字油田等丰富的行业应用协议。





zigbee模块协议

zigbee模块传输

项目适应性强,使用灵活

集成了透传、API、AT模式,ZigBee模块的使用模式可按项目需要任意配置。

支持模拟量、数字量自动采集上报,无需二次开发,有效缩短项目开发周期





ZigBee参数

MCU芯片 工业级ZigBee芯片
通信标准及频段 IEEE 802.15.4
ISM 2.4~2.5GHz
室内/市区通信距离 30 m
90 m(带PA)
户外/视距通信距离 500 m
2000 m(带PA)
发射功率 2.82 mw (+4.5dBm)
100 mw (+20dBm) (带PA)
通信理论带宽 250 Kbps
接收灵敏度 -97 dBm
-103 dBm(带PA)
网络拓扑 点对点、点对多点、对等和Mesh网络
信道 11 to 26
最大包字节数 300 Bytes

接口类型


UART口 数据位: 8位
停止位:1位、2位
校验:无校验、奇校验、偶校验
波特率:300、600、1200、2400、4800、9600、19200、38400、57600、115200  bps
天线接口 U.FL射频连接器,特性阻抗50欧
封装接口 支持间距2.0mm邮票孔和2.0mm插针

供电

项  目
推荐电源 DC 3.3V/0.5A
工作电压 DC 2.8~3.6V @21dBm  2.2~3.6V @4.5dBm


物理特性


外形尺寸 37.5x22.1x2.8 mm
重量 3.5g


其它参数


工作温度 -40~+85ºC(-40~+185 ºF)
储存温度 -40~+125ºC(-40~+257ºF)
相对湿度 95%(无凝结)
