项  目

内   容

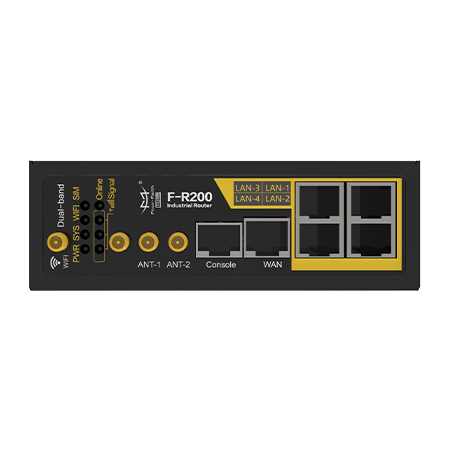

F-R200-W   WCDMA WIFI Router

标准及频段

支持 DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/1900/2100MHz 三频，可选 850/900/1900/2100MHz 四频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

理论带宽

DC-HSPA+：下行速率 42Mpbs ，上行速率 5.76 Mbps

HSPA+：下行速率 21Mpbs ，上行速率 5.76 Mbps

HSDPA：下行速率 7.2Mbps  ，HSUPA：上行速率 5.76Mbps

UMTS：384Kbps

发射功率

<24dBm

接收灵敏度

<-109dBm

F-R200-TL   TDD LTE WIFI Router

标准及频段

支持 LTE TDD 2600/1900/2300MHz（Band 38/39/40），可选 800/1400/1800MHz（Band 27/61/62） 支持 TD-SCDMA 2010/1900MHz（A/F 频段 Band 34/39）

支持 GSM/GPRS/EDGE 900/1800/1900MHz

理论带宽

LTE TDD：下行速率 61Mbps ，上行速率 18Mbps

TD-HSPA+：下行速率 4.2Mbps，上行速率 2.2Mbps

TD-HSPA：下行速率 2.8Mbps ，上行速率 2.2Mbps

发射功率

<23dBm

接收灵敏度

<-97dBm

F-R200-FL   FDD LTE WIFI Router

标准及频段

支持 LTE FDD 2600/2100/1800/900/800MHz ，可选 700/1700/2100MHz

支持 DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/900/2100MHz 三频,可选 800/850/1900/2100MHz 四 频

支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 四频

支持 GPRS CLASS 10

支持 EDGE CLASS 12

理论带宽

LTE FDD：下行速率 100Mbps ，上行速率 50Mbps

DC-HSPA+：下行速率 42Mpbs ，上行速率 5.76 Mbps

HSPA+：下行速率 21Mpbs ，上行速率 5.76 Mbps

HSDPA：下行速率 7.2Mbps  ，HSUPA：上行速率 5.76Mbps

UMTS：384Kbps

发射功率

<23dBm

接收灵敏度

<-97dBm

F-R200-L   LTE WIFI Router

标准及频段

支持全网：LTE FDD、LTE TDD 、EVDO 、WCDMA、TD-SCDMA 、CDMA1X 、GPRS/EDGE

理论带宽

LTE FDD：下行速率 100Mbps ，上行速率 50Mbps

LTE TDD：下行速率 61Mbps ，上行速率 18Mbps

DC-HSPA+：下行速率 42Mpbs ，上行速率 5.76 Mbps

TD-HSPA+：下行速率 4.2Mbps，上行速率 2.2Mbps

EVDO Rev. A：下行速率 3. 1Mbps ，上行速率 1.8Mbps

发射功率

<23dBm

接收灵敏度

<-97dBm

项  目

内   容

GPS 模块

工业级 GPS 模块（可选北斗模块）（可选）

接收机类型

50 通道

GPSL1（1575.42MHz）C/A 码

支持 WAAS,EGNOS,MSAS,GAGAN

最大更新速率

5 Hz

定位精度

定位：2.5m CPE

SBAS：2.0m CPE

灵敏度

跟踪：-160dBm

重新捕获：-160dBm

冷启动：-146dBm

项  目

内   容

标准及频段

支持 IEEE802. 11b/g/n，2.4G，支持 AP 模式，Station 模式（可选）

支持 IEEE802. 11ac，5.8G，支持 AP 模式，Station 模式（可选）

理论带宽

IEEE802. 11b/g：最高速率达 54Mbps

IEEE802. 11n：最高速率达 150Mbps

IEEE802. 11ac：最高速达 390Mbps

安全加密

支持 WEP、WPA、WPA2 等多种加密方式，可选 WPS 功能

发射功率

26dBm（11b），21.5dBm（11g），20dBm（11n），16dBm（11ac）

接收灵敏度

<-72dBm@54Mpbs

项  目

内   容

CPU

工业级 32 位通信处理器

FLASH

32MB（可扩展至 64MB）

DDR2

512MB

TF

8GB/32GB，选配

项  目

内   容

WAN 接口

1 个 10/100/1000M 以太网口（RJ45 插座），自适应 MDI/MDIX ，内置 1.5KV 电磁隔离保护

LAN 接口

4 个 10/100/1000M 以太网口（RJ45 插座），自适应 MDI/MDIX ，内置 1.5KV 电磁隔离保护

串口

1 个 RS232 串口（或 RS422/RS485），内置 15KV ESD 保护，串口参数如下：

数据位：5 、6、7 、8 位

停止位：1 、1.5(可选)、2 位

校验：无校验、偶校验、奇校验、SPACE(可选)及 MARK 校验(可选)

串口速率：2400~ 115200bits/s

指示灯

具有"PWR", "SYS", "WIFI", "SIM", "Online","Signal Strength"等指示灯

I/O 接口

6 脚 3.5 毫米接线端子；

2 个输入、1 个输出、1 个继电器；通过 modbus 协议控制

输入高电平： 5 to 30 VDC

输入低电平： 0 to 3 VDC

负载电流 < 50mA @ 30VDC

继电器负载：1A 250VAC/30VDC

天线接口

蜂窝：2 个标准 SMA 阴头天线接口，特性阻抗 50 欧

WIFI：1 个标准 SMA 阳头天线接口，特性阻抗 50 欧

GPS：1 个标准 SMA 阳头天线接口，特性阻抗 50 欧

SIM/UIM 卡接口

标准的抽屉式用户卡接口，支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护

电源接口

2 芯端子电源插座，内置电源反相保护

RST 复位按钮

通过此按钮，可将 ROUTER 的参数配置恢复为出厂值

注：不同型号配件和接口可能存在差异，具体以实物为准。

项  目

内   容

标准电源

DC 12V/1.5A

供电范围

DC 5~36V

通信电流

<700mA (12V)

项  目

内   容

外壳

金属外壳，保护等级 IP30

外形尺寸

134.8x115.7x45 mm (不包括天线和安装件)

重量

520g

项  目

内   容

外壳

金属外壳，保护等级 IP30

外形尺寸

134.8x115.7x45 mm (不包括天线和安装件)

重量

520g

产品型号

描述

F-R200-W

Cellular (WCDMA/HSDPA/HSUPA/HSPA+), WIFI, SIM*1(可扩展双卡, I/O(2*DI, 1*DO, 1*Relay.) , GPS(可 选)

F-R200-TL

Cellular (LTE/TD-SCDMA), WIFI, SIM*1(可扩展双卡), I/O(2*DI, 1*DO, 1*Relay.) , GPS(可选)

F-R200-FL

Cellular (LTE/WCDMA), WIFI, SIM*1(可扩展双卡), I/O(2*DI, 1*DO, 1*Relay.) , GPS(可选)

F-R200-L

Cellular (LTE), WIFI, SIM*1(可扩展双卡), I/O(2*DI, 1*DO, 1*Relay.) , GPS(Option)

F-R200-W/W

Cellular (WCDMA/HSDPA/HSUPA/HSPA+,  双模块), WIFI, SIM*2, I/O(2*DI, 1*DO, 1*Relay.) , GPS(可选)

F-R200-TL/TL

Cellular (LTE/ TD-SCDMA,双模块), WIFI, SIM*2, I/O(2*DI, 1*DO, 1*Relay.) , GPS(可选)

F-R200-FL/FL

Cellular (LTE/WCDMA,双模块), WIFI, SIM*2, I/O(2*DI, 1*DO, 1*Relay.) , GPS(可选)

F-R200-L/L

Cellular (LTE,  双模块), WIFI, SIM*2, I/O(2*DI, 1*DO, 1*Relay.) , GPS(可选)
