油田抽油机检测组网方案集
前言
\

      油田由成百上千个油 井组成,每个油井对应一个抽油机(磕头机)进行采油作业。及时掌握油井及抽油机的各种参数,如检测电机运行状态、抽油机的载荷及位移、视频监控设备的实时 运行情况、注水系统的压力、油井的温度等,对安全高效生产至关重要。传统的人工采集油井及抽油机的相关数据,不仅效率低、不能及时反馈,而且对工作人员的 安全构成极大威胁。基于四信ZigBee技术的无线传感器网络的油井监测系统,采用大量传感器无线组网传输的方式,完全摈弃了传统的单一使用有线、数字 电台监控油井的方法。使设备费用投入大及运营成本高,维护难度大的问题得到彻底的解决。采用zigbee组网方案,具有功耗低、成本低、易组网、无线化的 优点,省去了有线布线的麻烦,施工方便,减少人员投入,极大地提高了生产效率。


二、各种应用场合的zigbee方案集成
\

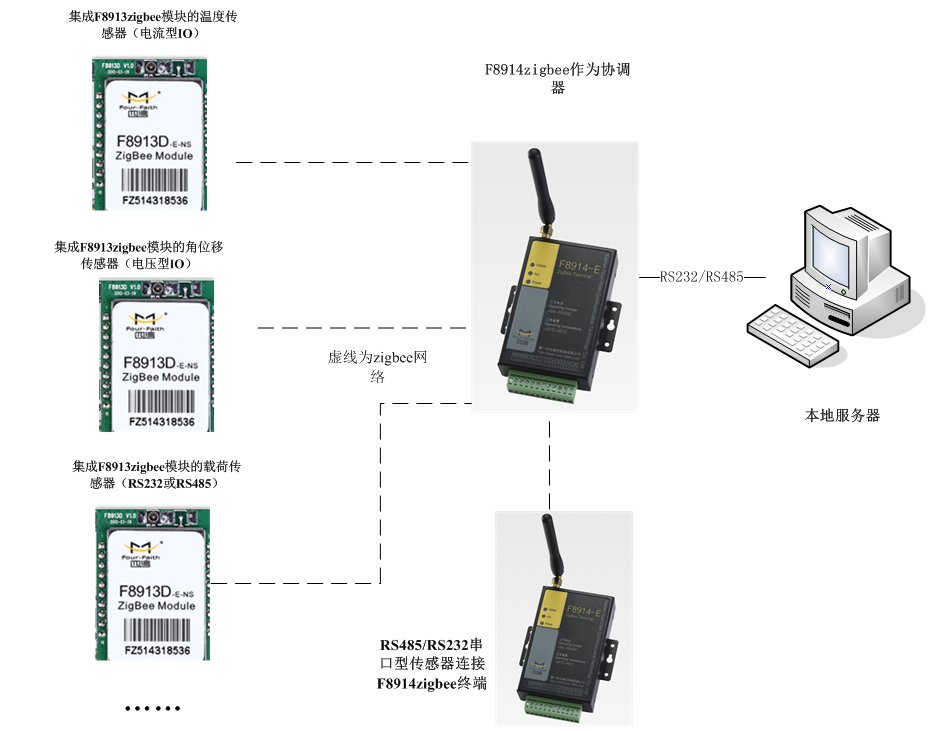

①本地串口查询管理方案拓扑图
该 方案适合采集传感器的数据(温度传感器、载荷传感器、角位移传感器、电力相关传感器等)并上报到zigbee协调器,通过协调器的RS232/RS485 串口输出到本地计算机进行管理。F8913模块可集成传感器或嵌入式到MCU当中,并且支持模拟量型(电压型或电流型)和数字量型(开关量或串口数据)的 传感器。也可直接采用F8914zigbee终端,无需二次开发,IO端子直接接上各种传感器即可。该方案的拓扑图如下:

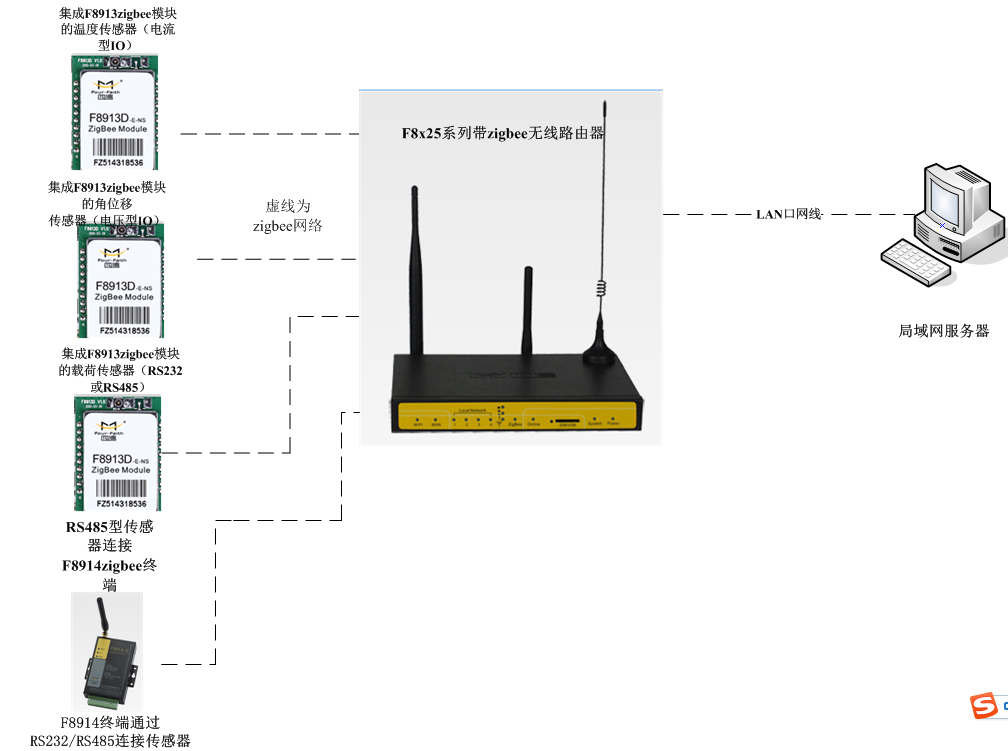

②本地网络不带监控查询管理方案拓扑图
       该方案适合采集传感器的数据(温度传感器、载荷传感器、角位移传感器、电力相关传感器等)并上报到F8x25 zigbee路由器,通过zigbee路由 器的LAN口输出到本地计算机进行管理。F8913模块可集成传感器或嵌入式到MCU当中,并且支持模拟量型(电压型或电流型)和数字量型(开关量或串口 数据)的传感器。也可直接采用F8914zigbee终端,无需二次开发,IO端子直接接上各种传感器即可。该方案的拓扑图如下:

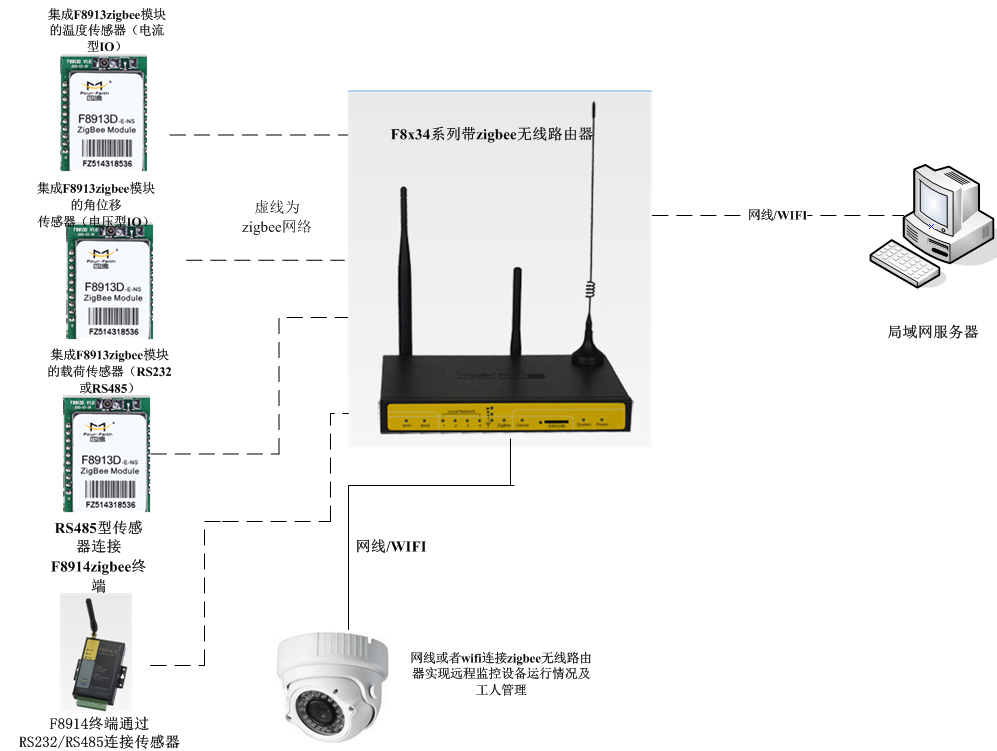

③本地网络带监控查询管理方案拓扑图
       该方案适合采集传感器的数据(温度传感器、载荷传感器、角位移传感器、电力相关传感器等)并上报到F8x34 zigbee路由器,通过zigbee路由 器的LAN口输出到本地计算机进行管理,并可通过网络摄像头(网线/WIFI连接)实时监控抽油机设备运行情况及工作人员的管理,而且在此过程中无需耗费 任何的流量,运营成本较低。F8913模块可集成传感器或嵌入式到MCU当中,并且支持模拟量型(电压型或电流型)和数字量型(开关量或串口数据)的传感 器。也可直接采用F8914zigbee终端,无需二次开发,IO端子直接接上各种传感器即可。该方案的拓扑图如下:

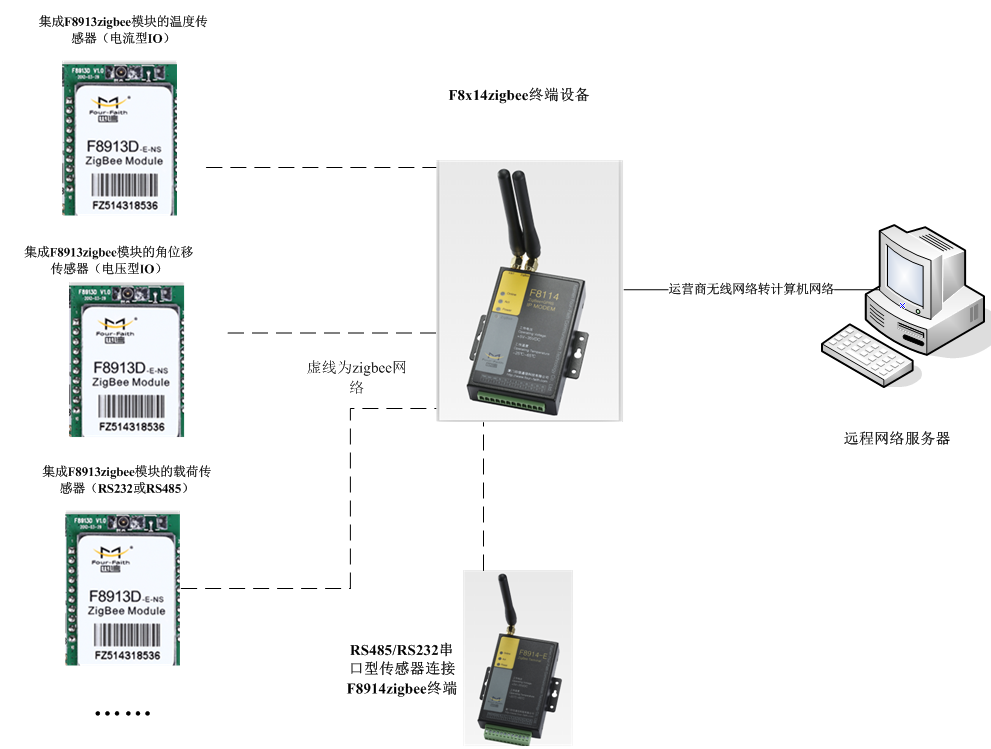

④远程网络查询管理方案拓扑图
该 方案适合采集传感器的数据(温度传感器、载荷传感器、角位移传感器、电力相关传感器等)并上报到F8x14 zigbee协调器,通过F8x14的 2G/3G网络输出到服务器进行远程的管理。F8913模块可集成传感器或嵌入式到MCU当中,并且支持模拟量型(电压型或电流型)和数字量型(开关量或 串口数据)的传感器。也可直接采用F8914zigbee终端,无需二次开发,IO端子直接接上各种传感器即可。该方案的拓扑图如下:

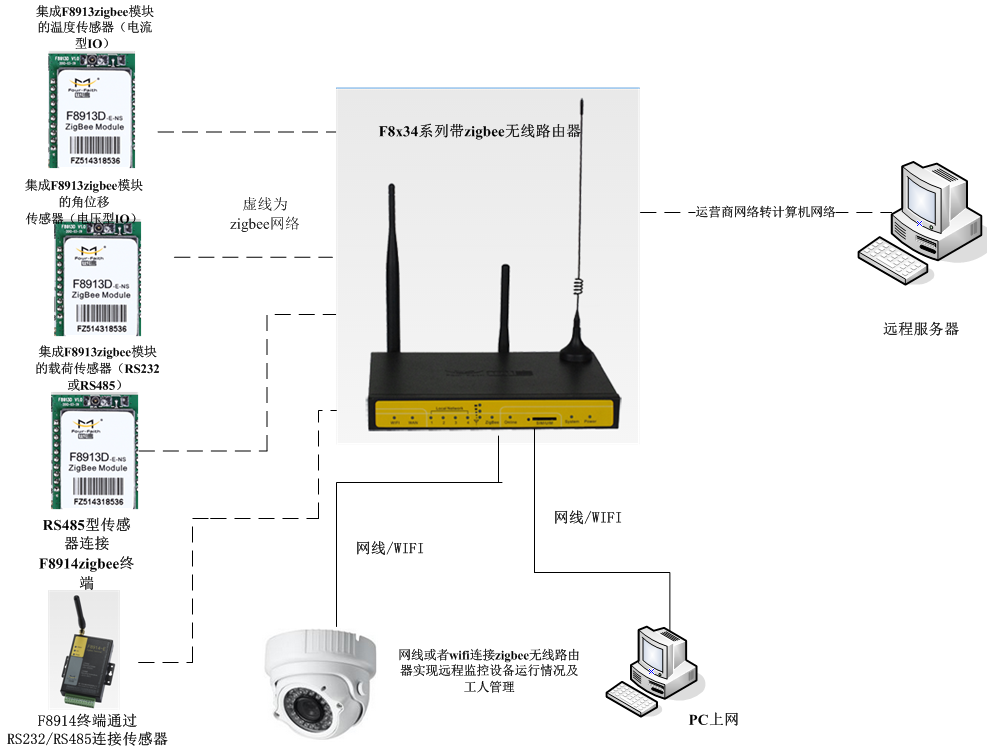

⑤远程网络带监控查询管理方案拓扑图.
       该方案适合采集传感器的数据(温度传感器、载荷传感器、角位移传感器、电力相关传感器等)并上报到F8x34 zigbee路由器,通过zigbee路由 器的2G/3G网络输出到服务器进行远程管理,并可通过网络摄像头(网线/WIFI连接)在远程实时监控抽油机设备运行情况及工作人员的管理。接上 F8x34 LAN口或WIFI的PC还可以享受联网服务,采集相关数据并上报到服务器。F8913模块可集成传感器或嵌入式到MCU当中,并且支持模拟 量型(电压型或电流型)和数字量型(开关量或串口数据)的传感器。也可直接采用F8914zigbee终端,无需二次开发,IO端子直接接上各种传感器即 可。该方案的拓扑图如下:







方案总结
\
      对于抽油机不同场合的应用需要,厦门四信都有相应的zigbee产品提供解决方案。不管是zigbee模块的二次开发,还是无需开发直接接线采集数据;不 管是本地查询管理,还是远程查询管理;不管是需要视频实时监控,还是不需要视频实时监控;不管是有线连接,还是wifi无线连接;不管传感器采集的数据是 模拟量(电压型或电流型),还是数字量(开关量还是RS232/RS485)。我们总有一套方案满足您的需求。
