基于ZigBee技术的智能输液管控系统
    在医疗系统中,病人在输液过程中的监控问题,一直是护士和病人关心的问题,一但监控失误就会使空气进入人体的血液系统,造成严重的后果,甚至会使患者死亡。现有的控制系统,多采用有线技术进行检测传感器网络的组建。这类方案的特点是扩展性能差、布线繁琐、移动性能差。由于采用硬线连接,线路容易老化或遭到腐蚀、磨损,故障发生率较高。采用无线传输方式构建的无线传感器网络恰好可以避免这些问题。



    将无线ZigBee传感器网络和自动控制相结合,可以有效地实现医院输液监控系统的设计。正是由于ZigBee技术具有功耗极低、系统简单、组网方式灵活、成本低、等待时间短等性能,相对于其他无线网络技术,它更适合于组建医疗监控网络,实现无线网络监控。



    四信客户项目现场实际使用图:


\

   智能输液管控系统终端实物图


\

    病房上的智能输液管控系统终端放置图


\

    监控中心软件图


\

    其他现场环境图



    四信客户运营的此项目应用于绍兴市某医院呼吸科住院部,呼吸科住院部病房呈环形的,中间有一个护士站,病房环绕着护士站,中间有墙壁遮挡,总共有52张病床。智能输液管控系统终端挂在病床上的支架,可以供病人输液时挂吊瓶,终端通过传感器检测吊瓶的存量和输液的流速,并将这个数据发送给护士站的监控平台,等吊瓶输液即将完成时,当吊瓶存量小于15ml时,监控中心对应的床位会有变为另一种颜色显示,当吊瓶存量小于5ml时,护士站监控平台会有报警信息,提醒护士该床号的病人需要更换吊瓶了。


\

    简单来说,整个系统架构划分为三层:采集终端层、中继传输层和应用管理层。采集终端层起执行者的作用,主要负责采集吊瓶输液液体存量数据。中继传输层设备作为中继多跳数据设备使用,并将终端采集设备发送给它的数据转发至中心节点设备,中心节点设备通过串口发送给监控中心。应用管理层主要是监控中心,起决策者的作用,负责数据的分析判断,实现远程实时监控查询和预警。

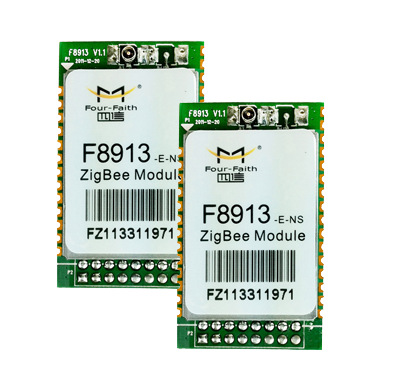

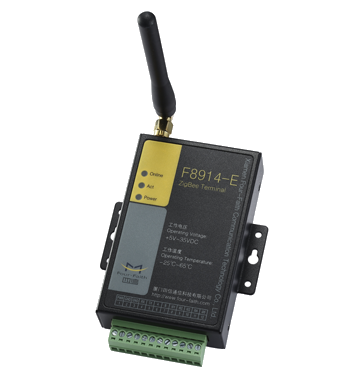

    项目中,智能输液管控系统终端起到一个关键的作用,通过终端嵌入F8913Zigbee模块,将终端采集到的数据通过zigbee网络发送给护士站的协调器中;病房楼道走廊中放置了F8914中继路由,起到数据中继传输的作用;协调器F8914 Zigbee放置在护士站,起到接收数据的作用,并将这个终端发送过来的数据通过串口发送给监控中心软件;监控中心软件起到一个接收监控的作用,图形化界面直观显示终端发送过来的数据,直观显示每个终端吊瓶输液的存量,监控中心不止在护士站有一个,在楼道中也同时分布几个,方便护士能及时查看每个病人的吊瓶输液存量。同时该方案也支持手持设备,智能手机和平板使用APP软件连接数据库查看监控中心信息。

关键字: 输液管控系统 智能输液管控系统 ZigBee技术
