F-ZM100普通API测试

本测试测试的API模式为普通API（非清晰API）两者帧类型不同，普通API为0x10，清晰API为0x11，该测试建立在透传通信成功的基础上。

一、安装XCTU配置工具

1、安装XCTU v. 6.4.0 Windows x86x64

2、解压radio_firmwares

3、将解压的radio_firmwares替换掉XCTU v. 6.4.0 Windows x86x64安装后的文件夹XCTU-NG里的radio_firmwares文件

二、配置F-ZM100透传模式

1、双击打开XCTU，如下图所示步骤

$1MK4Q0~[C1Q%{_DG9KE)E(1$

IXEW[Y{6D2F]WQKI[W70AFL HK]%DR0@3KIYRUX[BX}56CX V`0UAV_TII(@EWXSN@5YY7R `82T2$MDY4S]24C_MPPCL(2

2、CE=1建立网络，CE=0加入网络，

协调器CE=1，建立网络

0]V2Z3IURPG5`4}5VWV~`D0

终端或者路由CE=0加入网络

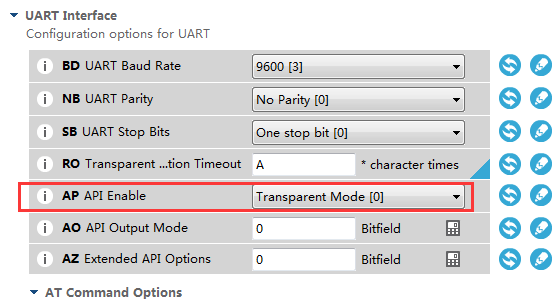

3、将AP设为0为透传模式

V722YT`U7VN_228PE2A`%ZA

4、ID是64bit扩展网络号，两端需要保持一致，如下图所示都设为1

5、SC是信道设置指令，写操作，两端的SC需要设置为一致，如下图所示的1（表示信道11，具体详情见附录）。CH为信道号，读操作，当SC=1时，对应的CS应为0x0B，也就是信道号11。

CH=B,信道号为11，详情见附录

（注：SH为本端设备MAC的前4个字节，SL为本端设备MAC的后4个字节，DH为对端设备MAC的前4个字节，DL为对端设备MAC的后4个字节）

6、配置完参数保存生效

三、单播透传通信测试

如果是1对1单播的话DH和DL填对端的SH和SL，

①下图为协调器的配置

②下图为终端（路由）的配置

验证：

两边通信成功。

四、普通API通信测试

AP=1为普通API，两端都将AP设为1，如下图

普通API校验和计算可通过XCTU自带的计算器，步骤如下：

QWNRTMJ{[A[R98M@BI}82]Q

选择第一个Frames Generator，单击Frames Generator

由于我们测试的是普通API，所以选择的帧类型为0x10

普通API数据发送格式详情见附录《F-ZM100 A11 使用说明书 V1.0.0》 4.2.1 API 数据发送；API状态响应详情见附录《F-ZM100 A11 使用说明书 V1.0.0》 4.2.4 API 数据发送状态响应

验证：

普通API通信测试成功

五、附录

6931a1ce58fdaf0e48657384a6c635f
