项  目

内   容

无线模块

工业级 5G NR 无线模块

工业级 5G Redcap 无线模块

标准及频段

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

LTE:B1/B2/B3/B4(66)/B5(18/19/26)/B7/B8/B12(17)/B13/B14

/B20/B25/B26/B28/B29/B30/B38/B39

/B40/B41/B42/B43/B46/B48/B71

备注：根据用户需求选用不同模块，可支持不同网络制式

5G Redcap :

N1/N3/N5/N8/N28/N41/N78/N79

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

备注：根据用户需求选用不同模块，可支持不同网络制式

理论带宽

5G NR：下行速率 3.4Gbps，上行速率 350Mbps

LTE Cat20：下行速率 2.0Gbps,上行速率 150Mbps

HSPA+：下行速率 42Mpbs，上行速率 5.76 Mbps

备注：根据用户需求选用不同模块，不同模块理论速率不一样仅供参考，实际速率也不一样，以上速率都是基于理论速率，实际速率以当地网络实测为主。

下行 226Mbps/ 上行 120Mbps

  备注：根据用户需求选用不同模块，不同模块理论速率不一样仅供参考，实际速率也不一样， 以上速率都是基于理论速率，实际速率以当地网络实测为主。

发射功率

<26dBm

<26dBm

接收灵敏度

<-103dBm

<-103dBm

项  目

内   容

标准及频段

支持 IEEE802.11b/g/n/ax，2.4G，支持 AP 模式

支持 IEEE802.11ac/ax，5.8G，支持 AP 模式

理论带宽

IEEE802.11b（2.4G）：最高速率达 11Mbps

IEEE802.11g（2.4G）：最高速率达 54Mbps

IEEE802.11n（2.4G）：最高速率达 300Mbps

IEEE802.11ax（2.4G）：最高速达 574Mbps

IEEE802.11ac（5G）：最高速达 1733Mbps

IEEE802.11ax（5G）：最高速达 2402Mbps

协议

IEEE 802.11a/b/g/n/ac/ax

WiFi 理论速率

574Mbps (2.4GHz), 2402Mbps (5GHz)，最高 AX3000

安全加密

支持 WEP、WPA、WPA2 等多种加密方式

发射功率

23 ± 2dBm@11b/1Mbps

22 ± 2dBm@11g/6Mbps

20 ± 2dBm@2.4G 11n/MCS0/HT20

18 ± 2dBm@5.8G 11n/MCS0/HT20

20 ± 2dBm@2.4G 11n/MCS0/HT40

18 ± 2dBm@5.8G 11n/MCS0/HT40

18 ± 2dBm@11ac/MCS0/HT80

18 ± 2dBm@11ax/MCS0/HT160

项  目

内   容

CPU

工业级双核 Arm Cortex-A53 处理器，主频 1.3GHz

FLASH

128MB

DDR3

512MB

项  目

内   容

LAN/WAN 接口

1 个 10/100/1000/2500Mbps 以太网口（RJ45 插座）， 自适应 MDI/MDIX，内置 1.5KV 电磁隔离保护，国标 3 2KV 浪涌防护等级

备注：默认为 LAN 口，可复用为 WAN 口

LAN 接口

1 个 10/100/1000Mbps 以太网口（RJ45 插座）， 自适应 MDI/MDIX，内置 1.5KV 电磁隔离保护 ,国标 3 2KV 浪涌防护等级

串口

1 个 RS232，1 个 RS485 串口， 内置 15KV ESD 保护，RS485 符合国标 4 4KV 浪涌防护等级，串口参数如下：

数据位：5、6、7、8 位

停止位：1、1.5 (可选)、2 位

校验：无校验、偶校验、奇校验、SPACE (可选)及 MARK 校验(可选)

串口速率：2400~115200bits/s

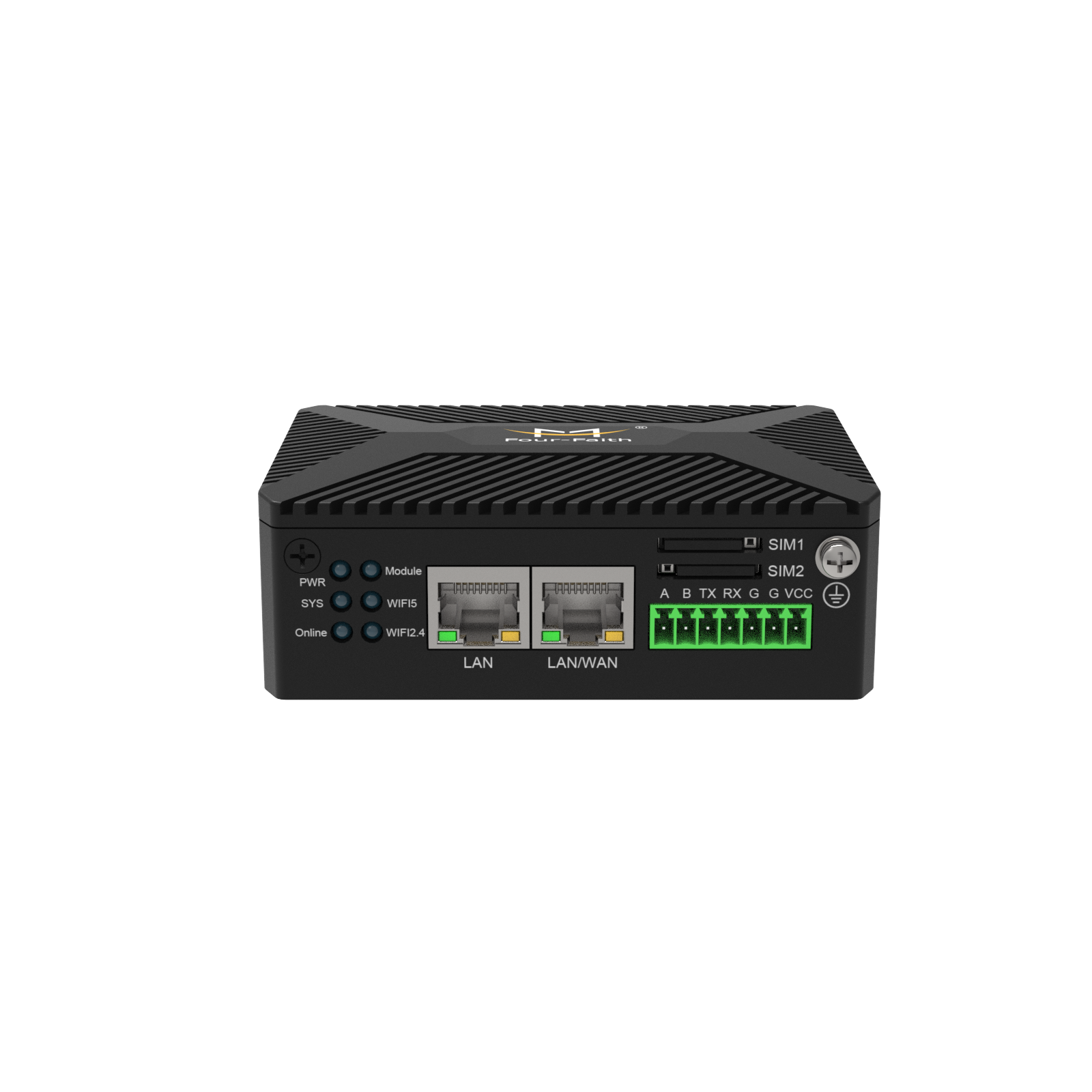

指示灯

具有"PWR","Online", "SYS"，“Module ”,"WIFI5","WIFI2.4"6 个指示灯

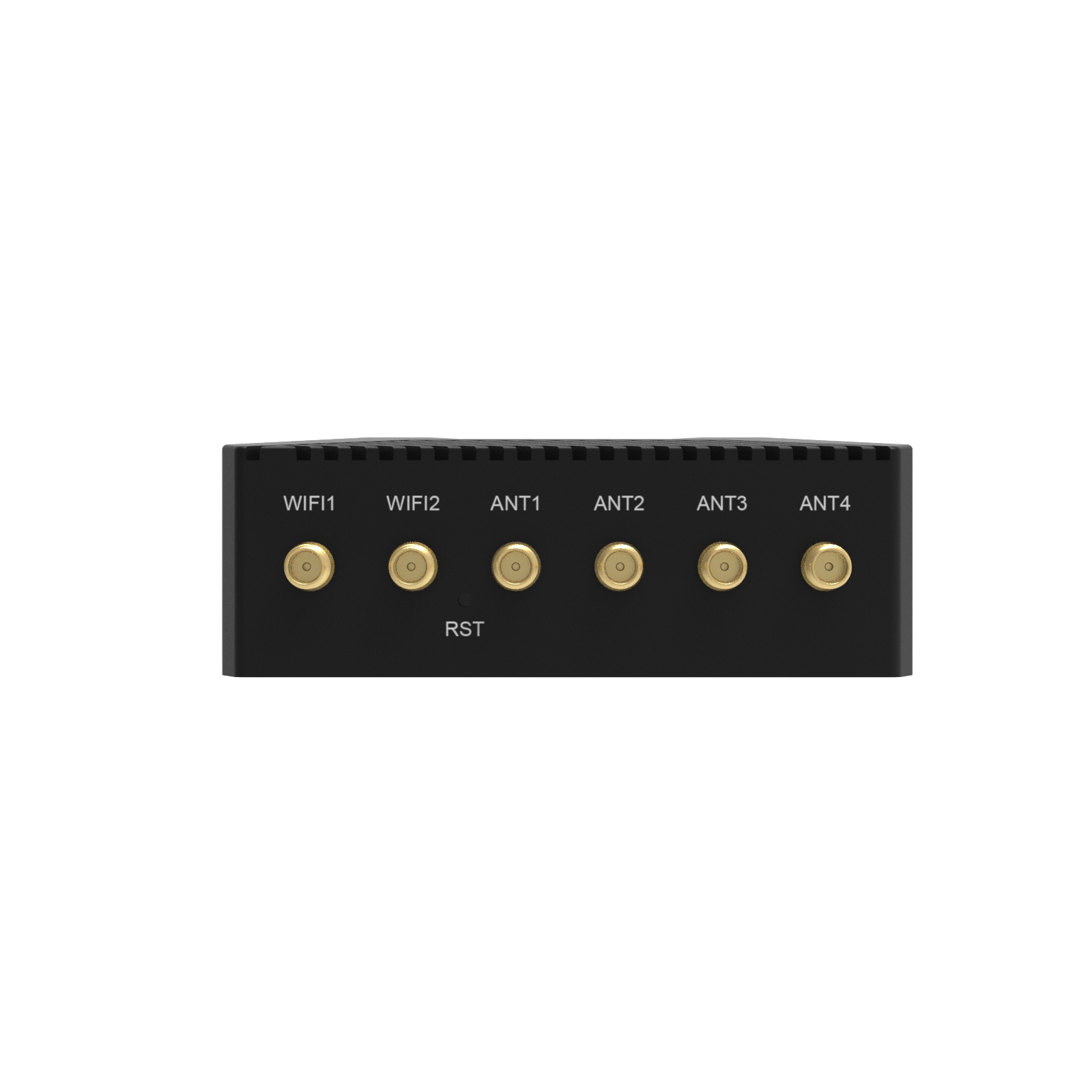

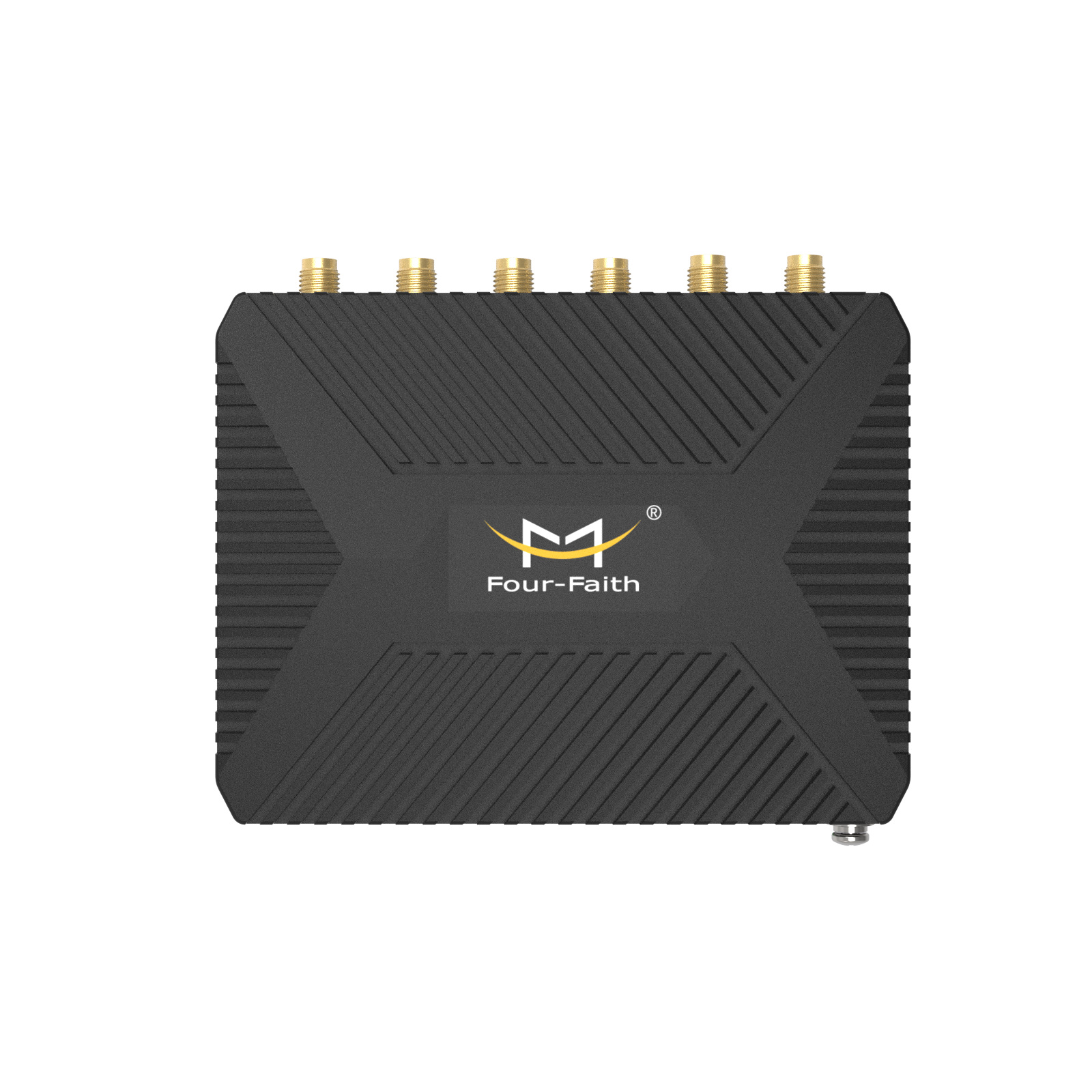

天线接口

5G NR 蜂窝：4 个标准 SMA 阴头天线接口，特性阻抗 50 欧

WIFI：2 个标准 SMA 阳头天线接口，特性阻抗 50 欧

Redcap 蜂窝：2 个标准 SMA 阴头天线接口，特性阻抗 50 欧

WIFI：2 个标准 SMA 阳头天线接口，特性阻抗 50 欧

SIM/UIM 卡接口

Micro-SIM*2（带卡托防振动） ，支持 1.8V/3V SIM/UIM 卡， 内置 15KV ESD 保护，兼容 eSIM

电源接口

端子电源插座

Reset 复位按钮

通过此按钮，可将参数配置恢复为出厂值

项  目

内   容

外壳

铝铸外壳，防护等级 IP30

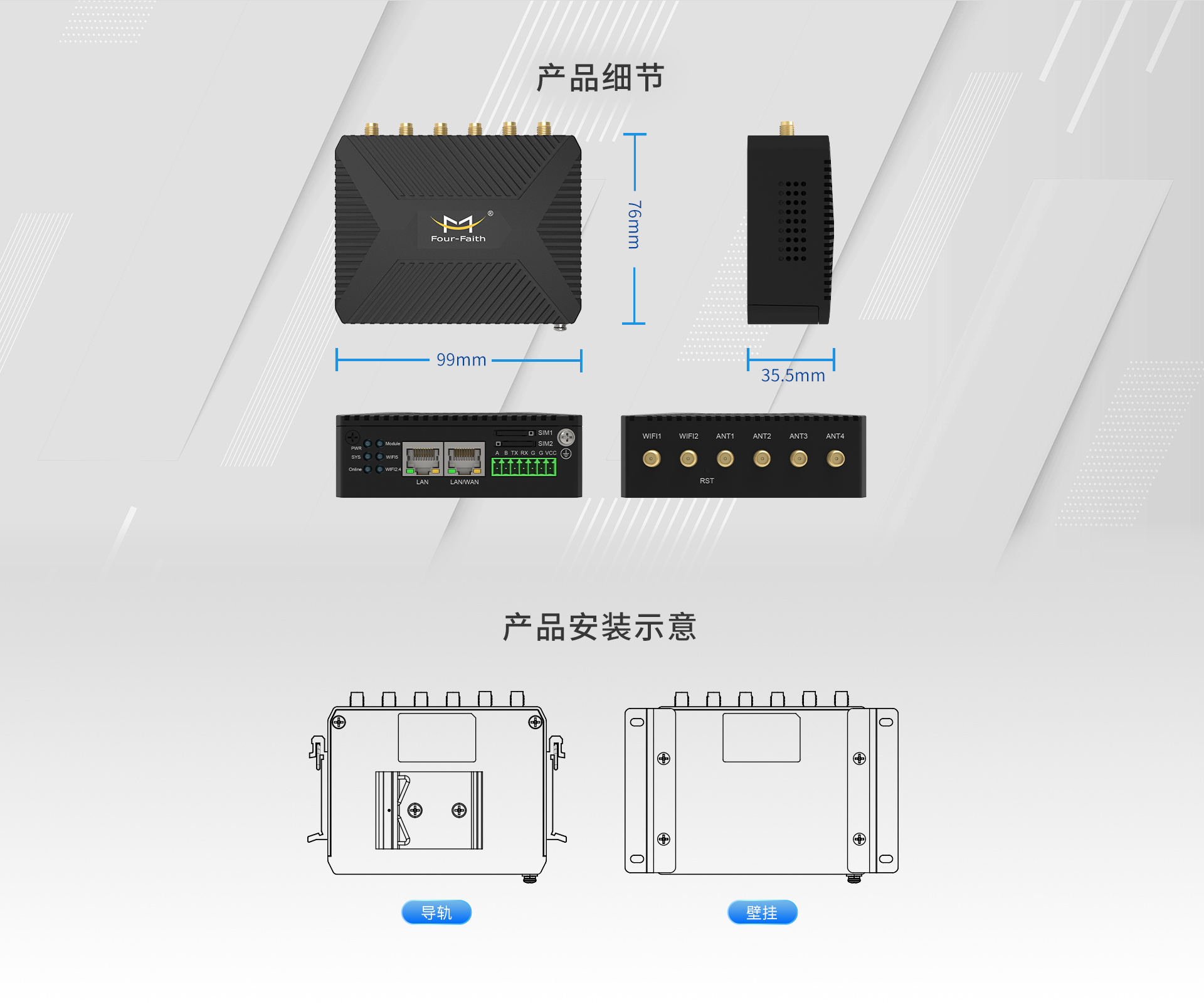

外形尺寸

99*76*35.5mm（不包括天线和安装件）

重量

0.32kg（裸机）1.4kg (出厂整机)

产品型号

描述

FNR400-00

Cellular (5G NR),Micro-SIM*2，2.4G/5G WIFI

FNR400-005R

Cellular (5G Redcap),Micro-SIM*2，2.4G/5G WIFI
